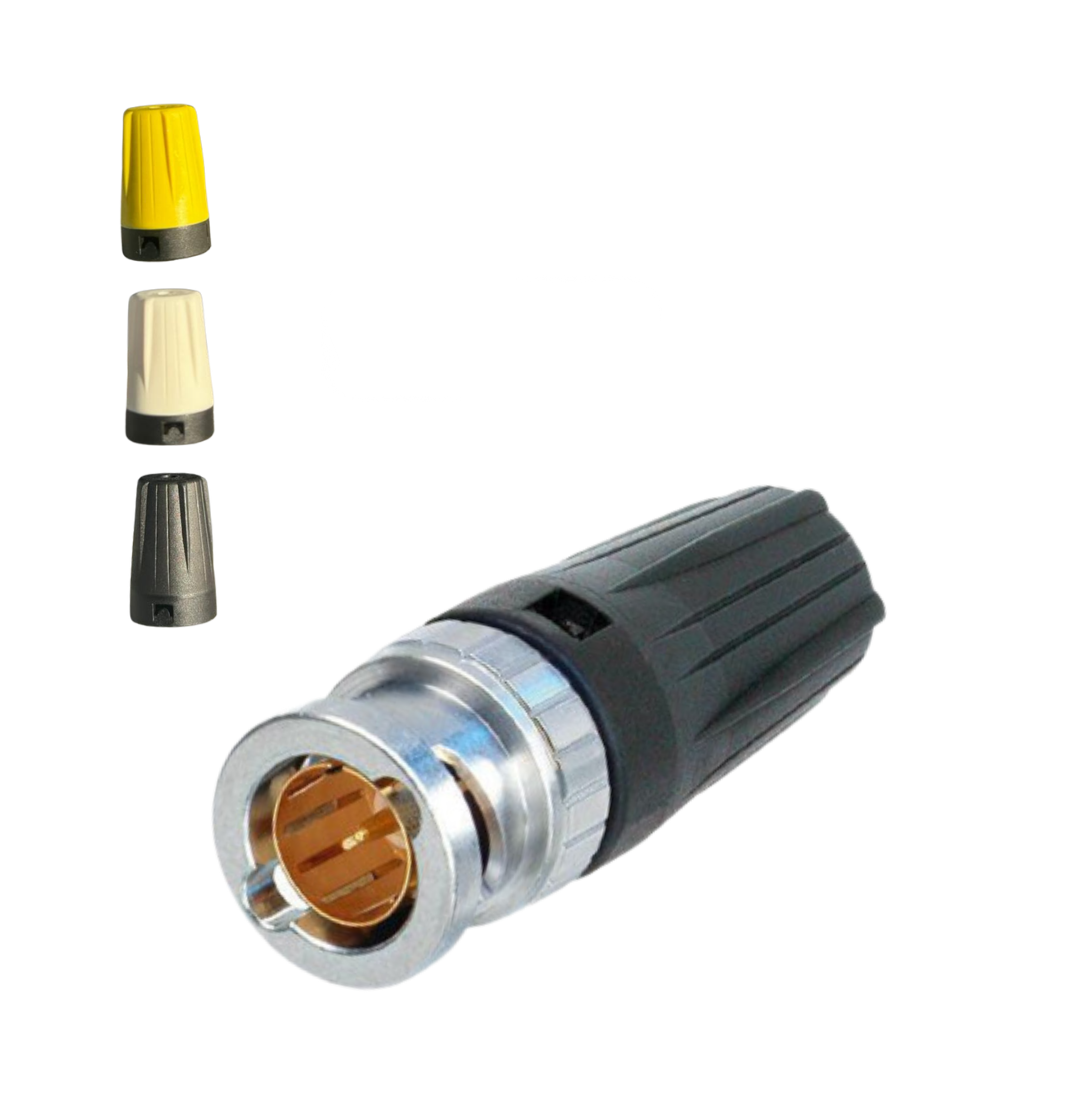

O Neutrik NBNC75BFG7 é um conector BNC de alta performance, projetado para terminação em cabo em aplicações de vídeo profissional. Pertence à aclamada série rearTWIST HD e oferece um design verdadeiro de 75Ω, sendo perfeitamente adequado para aplicações de alta definição (HD) e transmissão de sinais digitais como SDI, 3G-SDI e HD-SDI .
Seu grande diferencial é o sistema patenteado rearTWIST – uma luva de aperto traseira de fácil acesso que permite conectá-lo e desconectá-lo mesmo em painéis de alta densidade ou tomadas embutidas de difícil acesso, onde os conectores tradicionais falham . O resultado é um conector robusto, usinado em latão, com blindagem eficaz e contato central banhado a ouro para máxima integridade de sinal.
Tecnologia rearTWIST® Patenteada: O sistema de travamento/liberação utiliza uma luva traseira (soft touch boot) de fácil acesso. Ideal para conexões em painéis rebaixados ou painéis com alta densidade de conectores, onde o acesso à frente do conector é limitado .
Verdadeiro Design 75Ω: Desenvolvido para encontrar as rigorosas exigências de aplicações HD, garantindo excelente retorno de perda (return loss), essencial para integridade de sinal em altas frequências .
Construção Robusta e de Precisão: Peças usinadas em latão de alta precisão para durabilidade excepcional e ciclagem consistente . O corpo é revestido com uma liga de cobre-estanho-zinco (Optalloy) para resistência à corrosão .
Terminação por Crimpagem: Conexão confiável e de alta integridade elétrica.
Pino Central: Crimpagem quadrada de 1,6 mm .
Malha de Blindagem: Crimpagem hexagonal de 5,0 mm .
Kit de Cores Disponível: A bucha traseira (boot) pode ser substituída por acessórios coloridos (10 cores padrão), permitindo codificação por cores para fácil identificação de sinais em instalações complexas .
Isolamento PTFE: Material de alto desempenho (Teflon) utilizado como dielétrico, garantindo baixas perdas e alta rigidez dielétrica .
| Característica | Especificação |
|---|---|
| Tipo | Plug (Macho) para Cabo |
| Impedância | 75 Ω |
| Orientação | Reto (Straight) |
| Frequência de Operação | até 3 GHz |
| VSWR (Return Loss) | < 1.22 (até 3 GHz) |
| Tensão Nominal | 500 VAC |
| Tensão de Pico | 500 V |
| Resistência de Isolação | > 5 GOhm |
| Tensão de Teste | 1500 Vef |
| Contato Central | Banho de Ouro (Gold-plated) |
| Material do Corpo | Latão (Brass) |
| Acabamento do Corpo | Optalloy (Liga Cobre-Estanho-Zinco) |
| Dielétrico | PTFE (Teflon) |
| Temperatura Operacional | -30°C a +85°C |
| Ciclos de Acoplamento | > 1000 (min.) |
| Diâmetro do Cabo (OD suportado) | 4.0 mm a 8.0 mm |
| Tamanho da Crimpagem (Pino) | 1.6 mm (quadrado) |
| Tamanho da Crimpagem (Blindagem) | 5.0 mm (hexagonal) |
| Peso | Aprox. 14,5 g a 15,6 g |
| País de Origem (COO) | Liechtenstein (LI) |
O NBNC75BFG7 foi projetado especificamente para cabos de vídeo de pequeno diâmetro, típicos da indústria broadcast. Abaixo os modelos compatíveis :
Belden 1855ENH (o mais comum)
Argosy (Draka) Image 360
Canford SDV, SDV-LFH, SDM
Cordial CVI 06-28, CVI 3-7
Draka 0.6/2.8 AF
Extron BNC-5RC
Klotz V06/28, VMXx75Y
Sommer 600-0101M, 600-0104M
Nexans HF 75 0,6/2,9
O preço original era: R$ 59,90.R$ 49,90O preço atual é: R$ 49,90.
